Montagehandleiding voor Keralit Trim/Kraal Aansluitprofiel

Na alle voorbereidingen is het tijd voor het echte werk: de montage van Keralit gevelpanelen en dakrandpanelen. Deze handleiding, aangevuld met inzichten uit diverse projecten en video's, begeleidt u stap voor stap door het montageproces. Keralit staat bekend om zijn eenvoudige plaatsing en duurzaamheid, en met de juiste aanpak verzekert u zich van een strak en langdurig resultaat.

Voorbereiding en Regelwerk

Een correcte montage begint met een solide en uitgelijnde achterconstructie. Keralit gevelbekleding en dakrandpanelen moeten worden aangebracht op een duurzaam, uitgelijnd houten regelwerk. Elke oneffenheid in het regelwerk zal zich namelijk aftekenen op de uiteindelijke Keralit gevel, wat het eindresultaat negatief kan beïnvloeden. Om te zorgen voor voldoende ventilatie, moet de ruimte tussen de ondergrond (vaak een waterdichte, dampopen folie) en de gevelbekleding ten minste 20 mm bedragen. Dit is tevens de minimale dikte van het regelwerk.

Horizontale Montage

Bij horizontale montage van de gevelpanelen wordt er een verticaal regelwerk gemonteerd met een hart-op-hart afstand van 30 cm. Voor de dakrandpanelen geldt bij horizontale montage dat het regelwerk verticaal moet worden aangebracht met een hart-op-hart afstand van 30 cm. In dit geval is het noodzakelijk om ventilatiesleuven te frezen of gebruik te maken van ventilatielatten van minimaal 21x45 of 28x45 mm. De ventilatieopeningen moeten minimaal 20 cm² per meter bedragen.

Verticale Montage

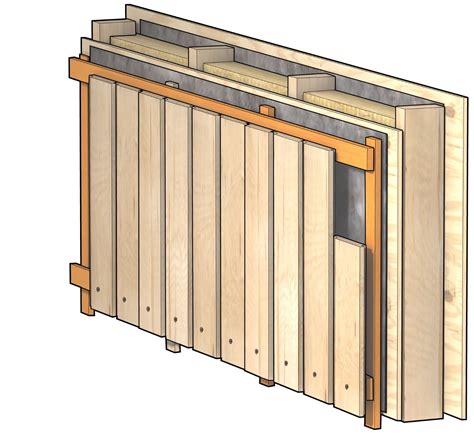

Bij verticale montage van de gevelpanelen moet een dubbel regelwerk worden gemonteerd. Dit zorgt voor een doorlopende verticale ventilatieruimte van 20 mm. Eerst wordt er een verticaal regelwerk gemonteerd met een hart-op-hart afstand van 60 cm. Daar overheen wordt horizontaal regelwerk bevestigd, met een hart-op-hart afstand van 30 cm. Zo ontstaat een doorlopende luchtspouw van 20 mm. Zorg ervoor dat er aan de onder- en bovenzijde van de dakrand en/of overstek ventilatieopeningen zijn van minimaal 20 cm² per meter.

Belangrijk voor ventilatie: De ruimte tussen de ondergrond en de gevelbekleding/dakrandbekleding moet minimaal 20 mm zijn. Voor goede ventilatie is verticaal regelwerk nodig. Een spouw van minimaal 20 mm garandeert voldoende ventilatie, met onder- en bovenaan minimaal 50 cm² ventilatieopeningen per strekkende meter.

Montage van de Basisprofielen

Op het regelwerk worden de basisprofielen gemonteerd. Deze vormen de basis voor de bevestiging van de Keralit gevelbekleding en dakrandpanelen.

Startprofiel

Om Keralit gevelbekleding horizontaal te monteren, is het aluminium inhaakstartprofiel noodzakelijk. Dit profiel wordt aan de onderkant van de gevel op het regelwerk gemonteerd en vormt de basis waarop de gevelbekleding rust. Bij horizontale montage is het belangrijk dat de onderzijde van het Keralit gevelpaneel 15 mm lager komt te liggen dan de onderzijde van het startprofiel.

Omrandingsprofiel

Wanneer u de gevelbekleding verticaal gaat monteren, begint u aan de onderzijde met een omrandingsprofiel. Dit profiel blijft in het zicht en is daarom uitgevoerd in Keralit, in dezelfde kleur als de gevelpanelen.

Ventilatie- en Hoekprofielen

Het ventilatieprofiel wordt aan de boven- en onderkant en eventueel op de hoek van de gevelbekleding gemonteerd. Met een geventileerd hoekprofiel kan een aansluiting gemaakt worden van het ene deel naar het andere. Op het regelwerk komen ook al de inwendige hoekprofielen en eventuele andere basisprofielen. Houd bij de montage van de profielen rekening met de eigen dikte van het materiaal. Om de gevelbekleding volledig vlak aan te kunnen brengen, is het nodig om het regelwerk ter plaatse zo te verjongen dat de profielen vlak verzonken liggen in het regelwerk.

Montage van de Keralit Panelen

De Keralit panelen zelf vormen de kern van de gevelbekleding. Er zijn verschillende modellen en profielen beschikbaar, elk met specifieke montagekenmerken.

Modellen en Plaatsing

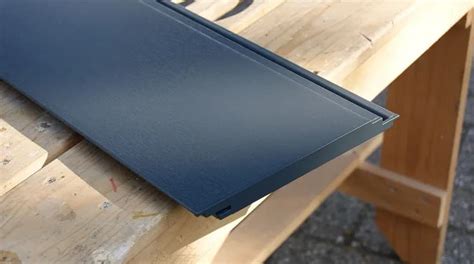

Keralit biedt diverse modellen, waaronder sponningdeel (143 mm, 167 mm, 190 mm) en potdeksel (177 mm). De panelen van sponningdeel 143 zijn de smalste met een brede sponning. De panelen van sponningdeel 167 zijn breder, met een smallere en strakkere sponning. De panelen van sponningdeel 190 zijn nog breder met de smalste sponning. De panelen van sponningdeel 143, 167 en 190 kunnen zowel horizontaal als verticaal gemonteerd worden. Het potdeksel profiel is uitsluitend voor horizontale montage.

De Keralit panelen hebben een overlengte van enkele centimeters en moeten op haaksheid worden gecontroleerd en afgezaagd. Ze zijn te zagen met een normaal, fijngetand cirkelzaagblad. Bij gevelpanelen met een houtpatroon is het verstandig om meerdere pakken met elkaar te mixen voor een natuurlijk effect.

Bevestiging

Voor de bevestiging van de Keralit panelen worden speciale Keralit Torx schroeven (T20) gebruikt. De panelen zijn eenvoudig te monteren dankzij een strook met sleufgaten aan de bovenzijde. Schroef de delen vast op het regelwerk met een hart-op-hart afstand van maximaal 30 cm. Vast is vast.

Belangrijk! Verwijder direct na montage de beschermfolie van elk paneel en controleer op beschadigingen. Hiermee voorkomt u onnodig extra werk en zorgt u voor een onberispelijk uiterlijk.

Verlengen en Verbindingen van Panelen

Indien de gevel langer is dan de standaard lengte van de Keralit panelen (6 meter), zijn er diverse methodes om deze te verlengen en te verbinden.

Verbindingsprofielen en -stukken

Er zijn twee hoofdmethodes voor het verbinden van panelen:

• Verbindingsprofiel: Wanneer de naden tussen twee panelen recht onder elkaar zitten, kan het verbindingsprofiel worden gebruikt. Vóór het plaatsen van de gevelpanelen monteert u het aluminium basisprofiel. Hierover komt een Keralit T-profiel als afdekker.
• Verbindingsstuk: Wanneer de naden tussen twee panelen verdeeld over de gevel zitten (wild verband), is het verbindingsstuk het meest geschikt. Met de verbindingsstukken creëert u kleine onderbrekingen per paneel die u kunt verdelen over de gevel. Het verbindingsstuk wordt strak tussen de panelen geplaatst, zonder tussenruimte. Dit geldt ook voor het verlengen van dakrandpanelen met het tussenstuk (artikelnummer 2848).

Breng de verbindingstukken (2813/2816/2818) aan zonder tussenruimte, anders kunnen ze er bij werking uitvallen.

Afwerking bij Hoeken en Randen

Keralit hoekprofielen (2802, 2804, 2806) worden geplaatst met behulp van een rubberen hamer. Bij het gebruik van een hoekprofiel met eindkap moeten de gevelpanelen zeer nauwkeurig op dezelfde lengte worden afgezaagd om verspringing te voorkomen. Om rekening te houden met uitzetting, moet de lengte van de Keralit gevelpanelen (2814/2817/2819) met 10 mm worden verkort.

Aansluitingen op Ramen, Deuren en Dakranden

Ramen, deuren en andere onderbrekingen in de gevel vereisen specifieke detaillering. Keralit biedt diverse hulpprofielen om deze aansluitingen strak en waterdicht te maken.

Aansluiting op Ramen en Deuren

Met de vele beschikbare hulpprofielen is voor vrijwel elke onderbreking een passende aansluiting te maken, ongeacht of het raam gelijk ligt met het gevelvlak of daar juist achter of voor ligt. Hoekprofielen zorgen voor een nette overgang. Het verlengd eindprofiel biedt een goede oplossing bij renovatie.

Bij uit de gevel stekende delen kan ook een beëindiging worden gemaakt in de gevelbekleding. In dat geval eindigt het Keralit gevelpaneel op 10 mm afstand van het betreffende gevelpaneel. Een eindkapje dicht de kopse kant van het gevelpaneel af.

Aansluiting op de Dakrand

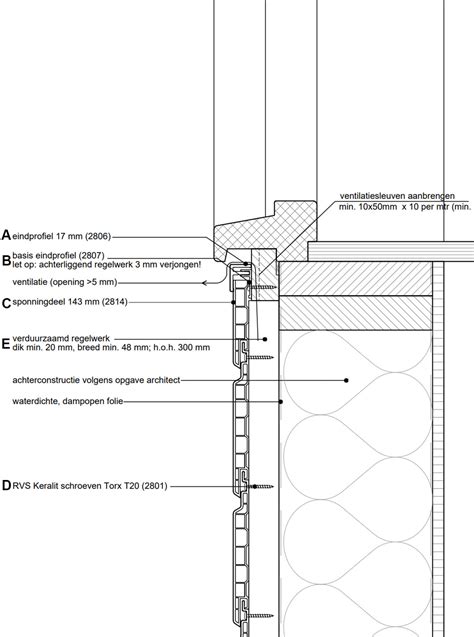

Voor de aansluiting van Keralit gevelbekleding aan de bovenzijde op een trim van een plat dak of de kraal van een goot, zijn speciale daktrimprofielen beschikbaar. Wanneer de gevelpanelen tot de dakrand gemonteerd worden, kunt u deze met het Keralit trim/kraal aansluitprofiel onder de trim of kraal laten aansluiten. Het gevelpaneel is bovenaan smal en daarmee geschikt om onder een (zinken) daktrim te schuiven.

Bij het monteren van een trimkraal, bevestigt u deze eerst stevig met schroeven. Plaats vervolgens om de 30 cm kleine dotjes montagelijm in de sponning van de trimkraal. Schuif het dakrandprofiel in de trimkraal en klik deze vast in het montageprofiel.

Afwerking en Onderhoud

Na de montage van de basisprofielen en de gevelpanelen, resteert alleen nog het aanbrengen van de afdekprofielen op hoeken en randen. Deze Keralit afdekprofielen klikken in de basisprofielen. Het volstaat om de profielen met een rubberen hamer voorzichtig in de basisprofielen te tikken.

Onderhoud

Keralit boeidelen en gevelbekleding vergen weinig tot geen onderhoud. Indien nodig kunnen ze worden schoongemaakt met Keralit reiniger of met een sopje van zachte zeep. Dankzij het hoogwaardige productieproces zijn de panelen ongevoelig voor vocht, warmte en aantasting door schimmels en bacteriën.

Algemene Montage-instructies en Veiligheid

De montage van Keralit vereist aandacht voor detail en veiligheid. Werk indien mogelijk met ten minste twee personen, vanwege de lengte van de panelen. Houd de werkruimte schoon en let goed op uw omgeving om beschadiging van het materiaal of de omgeving te voorkomen.

Gereedschap en Materialen

Voor het bewerken van Keralit kunnen standaard houtbewerkingsgereedschappen worden gebruikt, zoals een fijngetande cirkelzaag. Voor het monteren van tweedelige hulpprofielen is een rubberen hamer essentieel.

Opslag en Behandeling

Keralit panelen moeten verpakt, vlak en met voldoende ondersteuning worden opgeslagen, beschermd tegen directe zon en regen. Schuif de zichtkanten van de panelen en hulpprofielen niet over elkaar om krassen te voorkomen. Breng geen harde of scherpe voorwerpen in contact met de zichtzijde.
